1. Prosedur [kembali]

1. Kalibrasi oscilloscope

a. Hidupkan oscilloscope dan tunggu beberapa saat sampai pada layar akan muncul berkas elektron

b. Atur posisi sinyal pada layar sehingga terletak di tengah-tengah

c. Hubungkan input kanal A dengan terminal kalibrasi yang ada pada oscilloscope

d. Amati bentuk gelombang dan tinggi amplitudonya.

e. Ulangi langkah yang sama untuk kanal B

2. Mengukur dan Mengamati Tegangan Searah dan Tegangan Bolak-Balik

Susun rangkaian seperti gambar dibawah

● Tegangan Searah

a. Atur output power supply sebesar 4 Volt

b. Hubungkan input kanal B oscilloscope dengan output power supply

c. Atur saklar oscilloscope pada DC, bacalah dan amati berapa tegangan yang diukur oleh oscilloscope

● Tegangan Bolak Balik

a. Atur generator sinyal pada frekuensi 1 kHz gelombang sinusoidal, dengan besar tegangan 4 Vp-p

b. Kemudian ukur dan amati tegangan ini dengan oscilloscope

3. Mengukur dan Mengamati Frequency

a. Susun rangkaian seperti gambar dibawah

b. Hubungkan output dari function generator dengan input kanal A oscilloscope. Saklar fungsi dari function generator pada posisi sinusoidal

c. Amati bentuk gelombang yang muncul pada layar, kemudian ukurlah frekuensinya. Catat penunjukan frekuensi dari function generator

d. Bandingkan hasil pengukuran frekuensi dengan oscilloscope dengan frekuensi yang ditunjukan oleh function generator

e. Ulangi langkah b dan c untuk gelombang gigi gergaji (segitiga) dan gelombang pulsa.

4. Membandingkan Frekuensi dengan Cara Lissajous

a. Susun rangkaian seperti gambar diatas

b. Atur selektor time base oscilloscope pada posisi XY dan saklar pemilih kanal pada posisi A dan sinkronisasi pada posisi B

c. Hubungkan sinyal dengan frekuensi yang tidak diketahui pada input A dan sinyal dengan frekuensi yang dapat dibaca pada input B

d. Atur frekuensi sinyal pada kanal A, sehingga diperoleh gambar seperti salah satu dari gambar 2.1. Kemudian amati berapa perbandingan frekuensinya. Bacalah penunjukan frekuensi generator

e. Ulangi langkah b dan c untuk frekuensi yang lain dan catat hasilnya dalam bentuk gambar gelombang Lissajous

f. Atur perbandingan X:Y pada 1:1, 1:2, 1:3, 2:1, 2:3, 3:1, 3:2

2. Hardware [kembali]

3. Rangkaian Simulasi Dan Prinsip Kerja [kembali]

1. Mengamati dan Mengukur Tegangan Searah dan Tegangan Bolak-Balik

Prinsip Kerja:

Sumber DC 4V dihubungkan dengan kanal B osiloskop untuk mengukur arus searah dan kanal A osiloskop dihubungkan ke Signal Generator untuk mengukur arus bolak-balik. Saat rangkaian dijalankan maka akan terlihat grafik dari arus searah dan arus bolak-balik.

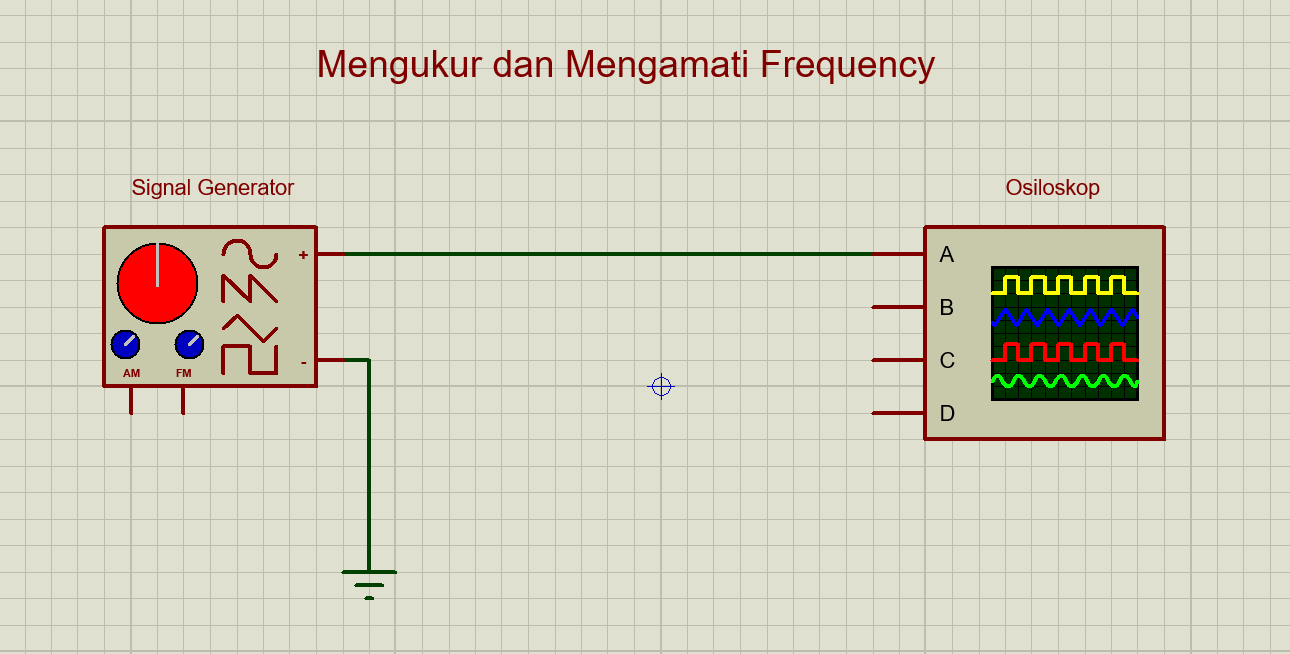

2. Mengukur dan Mengamati Frequency

Prinsip Kerja:

Output function signal generator dihubungkan dengan kanal A osiloskop. Lalu catat hasil yang menunjukkkan frekuensi function generator lalu bandingkan dengan hasil frekuensi yang ditunjukkan pada osiloskop.

Gambar Lissajous

1 : 1

1 : 2

2 : 1

1 : 3

3 : 1

2 : 3

3 : 2

3. Membandingkan frekuensi dengan cara Lissajous

Prinsip Kerja:

Dua buah function generator masing-masing dihubngkan pada kanal A dan kanal B dari osiloskop. Sinyal yang tidak diketahui dihubungkan pada input A dan sinyal yang dapat dibaca dihubungkan pada kanal B. Atur frekuensi pada kanal A sampai terbentuk seperti salah satu gambar 2.1 yang ada pada modul, kemudian amati perbandingan frekuensinya.

4. Video Demo [kembali]

1. Mengamati dan Mengukur Tegangan Searah dan Tegangan Bolak-Balik
