LA HPF 40dB



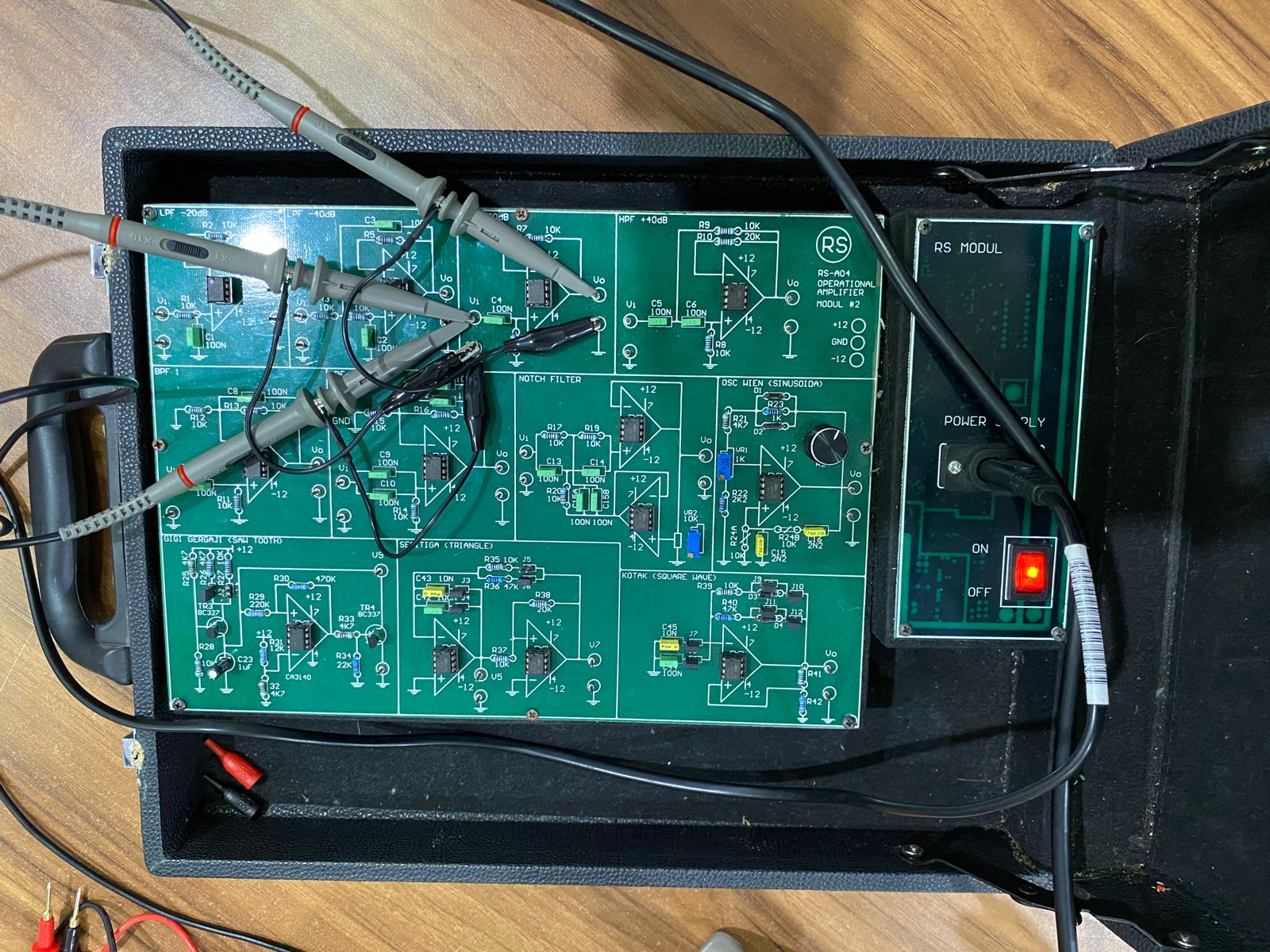

1. Jurnal[Kembali]



2. Prinsip Kerja[Kembali]






 Untuk lebih memahami prinsip kerja HPF40dB, mari kita lihat skema rangkaian dasarnya. HPF40dB dapat direalisasikan dengan menggabungkan resistor (R) dan kapasitor (C) dalam suatu rangkaian. Rangkaian ini memiliki sumber tegangan Vin sebagai input dan Vout sebagai output. Ketika frekuensi input (Vin) lebih tinggi daripada fc, kapasitor pada rangkaian akan mengizinkan aliran arus yang lebih besar, sehingga hampir semua tegangan input akan muncul di Vout, menghasilkan sedikit atau tanpa perubahan. Ini karena impedansi kapasitor menurun dengan peningkatan frekuensi.

 Namun, ketika frekuensi input (Vin) lebih rendah daripada fc, impedansi kapasitor akan meningkat, dan sebagian besar tegangan akan jatuh pada resistor. Ini mengakibatkan penurunan tajam dalam tegangan output (Vout). Dengan adanya resistor, HPF40dB memberikan redaman sebanyak 40 dB per dekade di bawah fc, yang berarti sinyal input dengan frekuensi yang lebih rendah akan dihambat dengan kuat. Inilah mengapa filter ini disebut sebagai High Pass Filter, karena mengizinkan komponen frekuensi tinggi untuk melewati dan menghambat komponen frekuensi rendah.



 HPF40dB memiliki berbagai aplikasi dalam pemrosesan sinyal, seperti pemfilteran sinyal audio untuk menghilangkan komponen frekuensi rendah yang tidak diinginkan atau dalam pengolahan data sensor untuk fokus pada perubahan cepat dalam sinyal. Filter ini memainkan peran penting dalam menjaga kejernihan dan integritas sinyal dalam berbagai sistem elektronik dan komunikasi modern.

berikut tabel besarnya acl terhadap nilai w pada hpf 40db

Untuk menurunkan rumus ACL –nya maka tentukan dahulu tegangan di titik A dan tegangan di titik B. Dimana ACL dibuat menjadi



dan nilai a dibuat menjadi sama dengan satu. Langkah pertama, misalkan memakai op-amp ideal maka Ed=0 sehingga Vo = VB. Gunakan hukum khirchoff arus untuk mencari tegangan di titik A, dimana:

I3 = I4



Pada saat w = wc maka 0 ACL = 0,707< 90

3. Video Percobaan[Kembali]

4. Analisa[Kembali]

Analisa prinsip kerja dari HPF 40dB berdasarkan tegangan input, output, frekuensi cut off dan gelombang hasil percobaan

jawab:

High Pass Filter (HPF) 40 dB adalah jenis filter tinggi yang memiliki tingkat redaman sikitar 40 dB pada frekuensi cut off nya. Untuk memahami prinsip kerja HPF 40 dB, mari kita analisis berdasarkan tegangan input, tegangan output, frekuensi cut off, dan gelombang hasil percobaan.

- Tegangan Input (Vin)

    Tegangan Input (Vin) adalah sinyal yang akan diproses oleh HPF 40 dB. ini bisa menjadi sinyal yang terdiri dari berbagai komponen frekuensi, termasuk komponen frekuensi rendah dan tinggi.

- Tegangan output (Vout)

    Tegangan output adalah sinyal yang dikeluaran oleh HPF setelah proses penyaringan. Filter ini akan mengizinkan komponen frekuensi tinggi (diatas frekuensi cut off) untuk melewati filter dengan sedikit atau tanpa perubahan. Sementara mengurangi atau menghambat komponen frekuensi rendah.

- Frekuensi Cut Off (F_c)

    Frekuensi cutoff adalah frekuensi dimana HPF 40 dB mulai mengurangi amplitudo sinyal secara siginifikan. Dalam konteks filter 40 dB, ini berarti pada frekuensi cut off, amplitudo sinyal output akan berkurang sekitar 40 dB dibandingkan dengan amplitudo sinyal input pada frekuensi tersebut.

- Gelombang Hasil Percobaan

    Gelombang hasil percobaan adalah respons filter terhadap sinyal input yang sebenarnya. Hasil akan menunjukkan bagaimana HPF 40 dB memproses sinyal input pada berbagai frekuensi. Ini akan menggambarkan bagaimana amplitudo sinyal output berubah seiring dengan perubahan frekuensi input.

    Prinsip kerja HPF 40 dB adalah menghasilkan tingkat redaman sekitar 40dB pada frekuensi cut offnya, sementara memungkinkan sinyal dengan frekuensi yang lebih tinggi dari frekuensi cut off untuk melewati filter dengan sedikit atau tanpa perubahan. Ini menghasilkan sinyal output yang telah di"bersihkan" dari komponen frekuensi rendah yang tidak diinginkan.

    Hasil percobaan akan memperlihatkan karakteristik filter ini secara lebih detail, seperti respons frekuensi, redaman, dan fase terhadap sinyal input. Komponen frekuensi rendah dari sinyal input akan dihambat secara signifikan, sementara komponen frekuensi tinggi akan melewati filter dengan sedikit perubahan.

- Data Perhitungan
